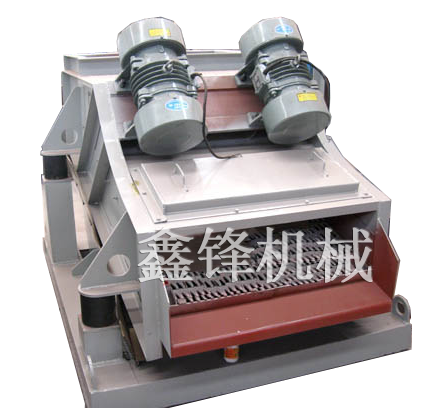

　　工作原理与结构特点　　zsg系列重型筛是利用振动电机或普通电机外拖动或自振源驱动 ，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。　　zsg系列重型筛由振动源、筛体、筛网、减振装置和底拖组成，筛机侧板采用**钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。　　安装与调试　　a、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板，预埋钢板平面度误差≤3mm。　　b、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3mm)。　　c、筛机各部位应牢固连接，所有螺栓开机前应紧固一次。　　d、短时开机，检查两台振动源转向，使其相反。　　e、调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。　　f、与其他障碍物间的距离不小于100mm。　　使用与维护　　a、筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固。　　b、筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。　　c、空转运行后，应将各部位螺栓重新紧固一次。　　d、正常运转后，定期检查各紧固件螺栓紧固状况。　　e、经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。　　筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。　　f、停车前应先停止给料，待筛面物料走完后再停车。　　重型筛安装图技术参数表（配用激振器）      型号筛分能力配用电机电压(v)功率(kw)振频hz双振幅(mm)配用激振器粒度(mm)t/hzsgb-1530≤35020-350y132m1-63804.0×2166-8wjzy-100-6zsgb-154025-400y132m1-64.0×26-8wjzy-100-6zsgb-155030-500y132m2-65.5×26-8wjzy-160-6zsgb-154025-400y132m2-65.5×258-10wjzy-160-6zsgb-155030-500y132m2-65.5×28-10wjzy-160-6外型尺寸表（配用激振器）      型号zsgb-1540zsgb-1550zsgb-1530zsgb-1540zsgb-1550l400500300040005000l137754775252034804520l227123662166724573247l38238736138231023l429453925177022203220l5580600530900900l612001200110012001200l713201320122013201320l8475475370500690b21602160216021602160b121102110211021102110b219101910191019101910b315001500150015001500b413001300150015001500b514201420162016201620h23002703222027002940h120202370192423002610h2200200200200200h3640615730850870h410001140112012001290h5300300240300300h6　　440600645φd350400350350400型号zsgb-1224zsgb-1424zsgb-1330尺寸l244224423177l1170017002260l2398398435l3400400490l48358351136l5500600500b120014001300b1162018201702b2250027002570h185218522125h1793793954
